概述

　　中低端紧凑型控制器

　　大规模集成，节省空间，功能强大

　　具有出色的实时性能和功能强大的通信选件：

　　带有集成PROFINETIO接口的控制器，可与SIMATIC控制器、HMI、编程设备和其它自动化组件进行通信

　　所有CPU都可用于单机模式、网络以及分布式结构

　　安装、编程和操作极为简便

　　集成式Web服务器，带有标准和用户特定Web页面

　　数据记录功能，用于归档用户程序的运行数据

　　强大的集成工艺功能，如计数、测量、闭环控制和运动控制

　　集成数字量和模拟量输入/输出

　　灵活的扩展设备

　　可直接用于控制器的信号板卡

　　用于通过输入/输出通道来扩展控制器的信号模块；

　　包括一个用于记录和准备能量数据的电能表模块

　　附件，如电源、开关模块或SIMATIC存储卡等

　　应用

　　SIMATICS7-1200是适合机械和工厂组态中的开环和闭环控制任务的控制器。

　　SIMATICS7-1200将紧凑的模块化设计与高性能结合在一起，适合广泛的自动化应用。其应用范围从取代继电器和接触器，一直延伸到网络中以及分布式结构内的复杂自动化任务。

　　S7-1200正开辟出越来越多的应用领域；这些领域以前出于经济效益原因而需要采用特殊电子装置。

　　例如，应用的例子包括：

　　贴片系统

　　传送带系统

　　电梯和自动扶梯

　　物料输送设备

　　金属加工机械

　　包装机械

　　印刷机械

　　纺织机械

　　混合系统

　　淡水处理厂

　　污水处理厂

　　外置显示器

　　配电站

　　室温控制

　　加热/冷却系统控制

　　能源管理

　　消防系统

　　空调

　　照明控制

　　泵控制

　　安防/门禁系统

　　设计

　　SIMATICS7-1200系列包括以下模块：

　　性能分级的不同型号紧凑型控制器，以及丰富的交/直流控制器。

　　各种信号板卡（模拟量和数字量），用于在CPU上进行经济的模块化控制器扩展，同时节省安装空间。

　　各种数字量和模拟量信号模块。

　　各种通信模块和处理器。

　　带4个端口的以太网交换机，用于实现各种网络拓扑

　　SIWAREX称重系统终端模块

　　PS1207稳压电源装置，电源电压115/230VAC，额定电压24VDC

　　机械特性

　　模块便于安装在标准DIN导轨上或控制柜中

　　坚固、紧凑的塑料机壳

　　连接和控制部件易于接触，并由前盖板提供保护

　　模拟量或数字量扩展模块也具有可拆卸的连接端子

　　设备特性

　　国际标准：

　　SIMATICS7-1200符合VDE、UL、CSA和FM（I类，类别2；危险区组别A、B、C和D，T4A）。生产质量管理体系已按照ISO9001进行认证。

　　通信

　　SIMATICS7-1200具有各种通信机制：

　　集成PROFINETIO控制器接口

　　带PROFIBUSDP主站接口的通信模块

　　带PROFIBUSDP从站接口的通信模块

　　GPRS模块，用于连接到GSM/G移动电话网络

　　用于第4代移动电话网络通信的LTE模块（长期演进）

　　通信处理器，可通过以太网接口连接到TeleControlServerBasic控制中心软件，并借助于基于IP的网络进行安全通信。

　　通信处理器，可连接到服务应用的控制中心。

　　RF120C，可连接到SIMATICIdent系统。

　　模块SM1278，用于连接IO-Link传感器和执行器。

　　通过通讯模板实现点对点连接

　　PROFINET接口

　　通过集成PROFINET接口，可与以下设备通信：

　　编程设备

　　HMI设备

　　其它SIMATIC控制器

　　PROFINETIO自动化组件

　　支持以下协议：

　　TCP/IP

　　ISO-on-TCP

　　S7通信

　　可连接以下设备：

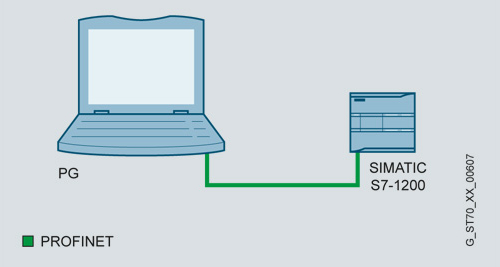

　　通过标准5类电缆连接现场编程器和PC。　

　　编程器接口和SIMATICS7-1200CPU

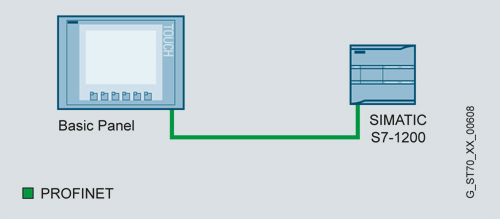

　　SIMATICHMI精简面板　

　　精简型面板和SIMATICS7-1200-CPU

　　更多的SIMATICS7-1200控制器

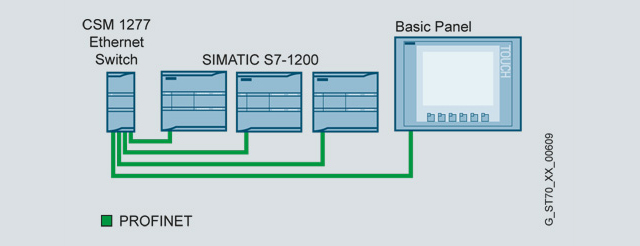

　　通过CSM1277以太网交换机连接多台设备

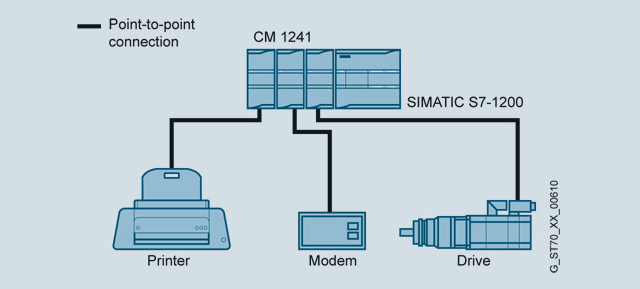

　　点到点接口，可自由编程的接口模式

　　通信模块可通过点到点连接进行通信。采用RS232和RS485物理传输介质。在CPU的“自由口(Freeport)”模式下进行数据传输。采用面向位的用户特定通信协议（例如，ASCII协议、USS或Modbus）。

　　可以连接任何具有串行接口的终端设备，如驱动、打印机、条码读码器、调制解调器等。

　　功能

　　SIMATICS7-1200控制器具有以下特点：

　　易于上手：

　　专门的入门套件（其中包括仿真器和文档），便于熟悉设备的使用。

　　操作简单：

　　功能强大的标准指令，易于使用，用户友好的编程软件，可大限度降低编程成本。

　　实时性能：

　　特殊中断功能、高速计数器和脉冲输出，适用于对时间要求严格的应用。

　　SIMATICS7-1200符合以下国家和国际标准：

　　UL508

　　CSAC22.2No.142

　　FMClassI,Div2,GroupsA,B,C,D;T4AClassI,Zone2,IIC,T4

　　VDE0160

　　EN61131-2

　　符合标准EN50081-1、50081-2和50082-2电磁兼容性要求
